上海诺丞仪器自主研发品牌，在线式红外热像仪，NC384

型号

NC160M

 NC384M

红外分辨率

160*120

384x288

像素尺寸

17um

工作波段

8~14um

帧频

50Hz

以太网获取全帧辐射数字温度速度10Hz

NETD

60mK@25℃

视场角

详见“镜头列表”

角分辨率

测温范围

-20~150℃(可定制)

图像

成像距离

约20倍焦距至∞

测温模板

支持全局高低温追踪，支持点、线、矩形、椭圆测温模板，支持模板内高低温追踪

图像增强

自适应 拉伸、手动增强、电子倍焦

调色板

白热、黑热、铁红、红饱和、用户自定义等多种调色板

调焦方式

电动/手动，电动镜头支持自动对焦

数据

单帧温度

带温度信息的PNG图片格式

温度流

全辐射温度信息存储

数字视频

H.264，支持RTSP流媒体协议，MP4文件

模拟视频

NTSC/PAL

数据存储

支持TF卡扩展和存储，*大32GB

电气接口

电源

DC9~15V，典型功耗2.8W@25℃

以太网

100/1000Base，支持TCP、UDP、IP、DHCP、IGMP、RTSP等协议

串口

RS485/RS232-TTL

电动镜头

支持12V电动镜头

GPIO

1路磁隔离输入：0，输入电压1V以下；1，输入电压1~3.3V

环境参数

工作温度

-20~+60℃

储存温度

-40oC~+85℃

湿度

非冷凝10%~95%

外壳防护

IP54

抗冲击性

25G

抗振动性

2G

物理参数

重量

100g/82g（不含镜头）

尺寸

56(L)*42(W)*42(H)mm/43(L)*42(W)*42(H)mm（不含镜头）

机械安装

4个M2侧面螺纹安装孔，2*4个M3侧面螺纹安装孔，搭配1/4 UNC-20云台转接件

测温范围

测温精度

NETD

-20~150℃

±2℃或±2%

60mK

-20~300℃

±2℃或±2%

80mK

-20~600℃

±2℃或±2%

100mK

150~1000℃

±2%

---

300~1600℃

±2%

---

客户定制

焦距

视场角

角分辨率

9mm

39.9° x 30.4°

2.1mrad

17mm

22.0° x 16.5°

1.1mrad

25mm

15.0° x 11.3°

0.68mrad

40mm

9.3° x 7.0°

0.43mrad

如需其他焦距请咨询

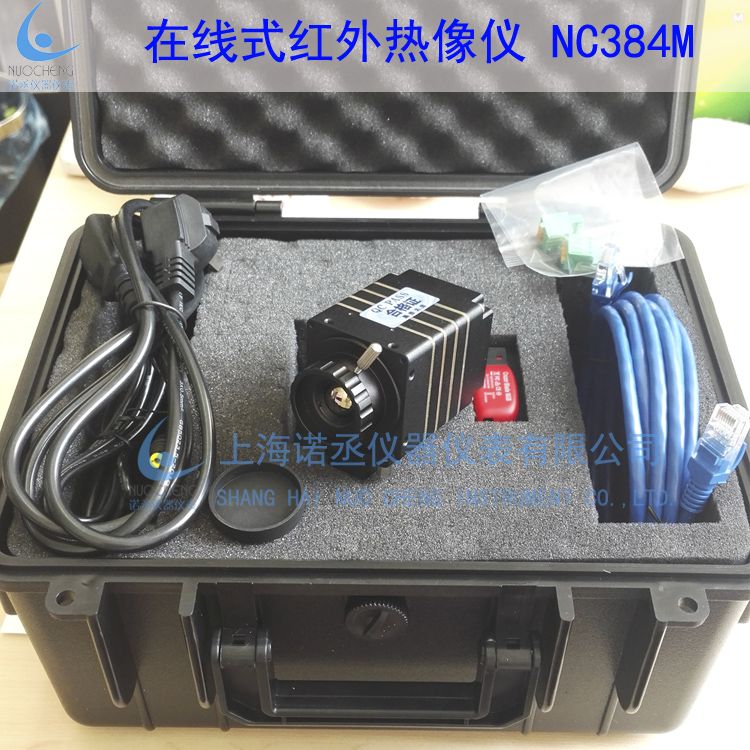

1．包装箱

2．带镜头的红外热像仪

3．AC110/220V转DC12V/2A电源适配器(依型号而定)

4．网线、欧式接插件配件(依型号而定)

5．产品合格证

6．售后服务卡

7．U盘（包含软件安装包、产品说明、使用手册、红外样张、基本红外知识等）
